2D-Entwurf in Civil 3D umsetzen

von FredTomke aus der Kategorie Wissenschaft & Technik

AutoCAD Civil 3D Entwurf 2D 3D Höhen-Editor Elementkante Mengen

Beschreibung

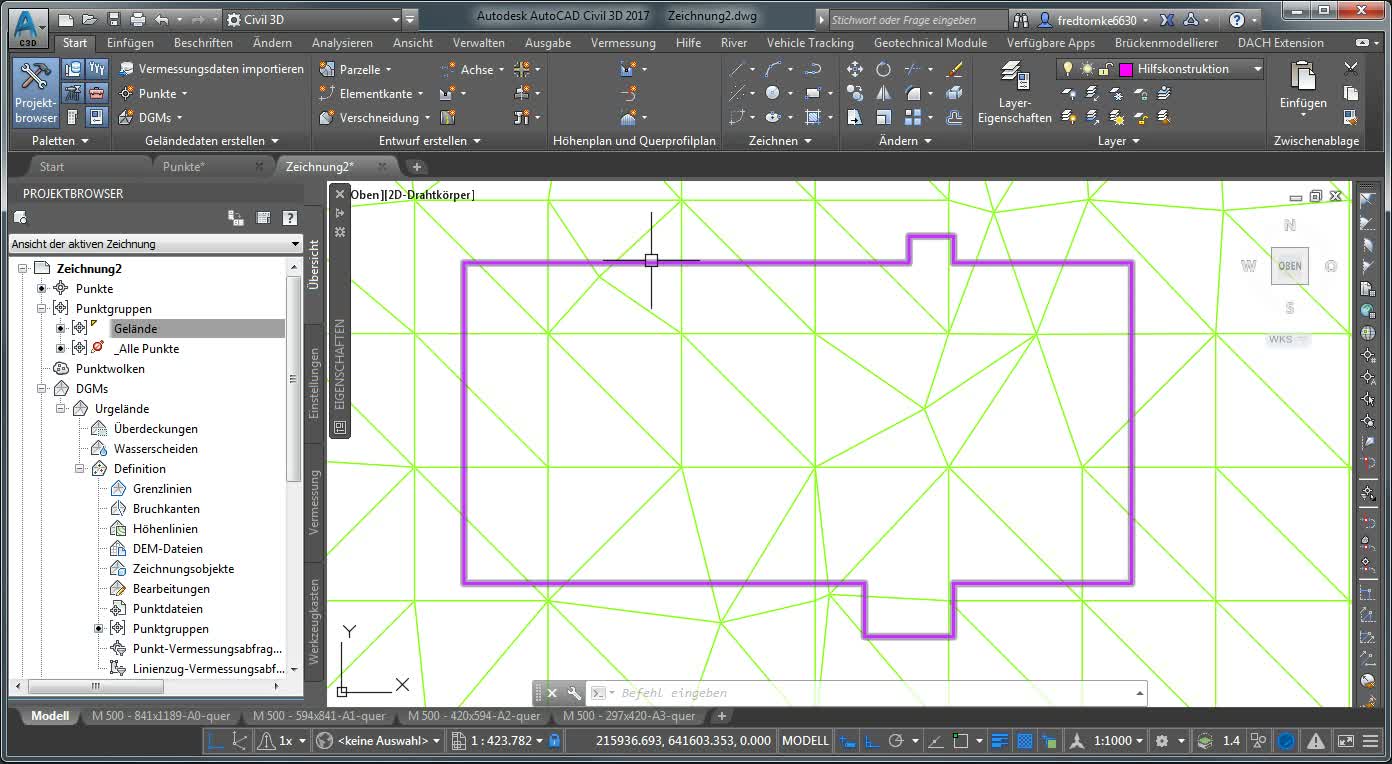

Dieses Video demonstriert die Erstellung eines 3D-Geländemodells aus einer zweidimensionalen Polylinie (LWPOLYLINE). Dabei wird zunächst die Polylinie auf die Höhe eines bekannten Punkts gehoben und anschließend jedem Stützpunkt über den Höhen-Editor eine Zielhöhe bzw. jedem Segment eine Neigung zugewiesen. Die daraus entstehende 3D-Elementkante kann anschließend als Bruchkante und Grenzlinie eines neuen DGM oder als Ausgangselementkante eines Verschneidungs-DGM sein. Außerdem zeigt das Video, wie zum Abschluss ein gemeinsames Modell aus verschiedenen Planungs-DGM entsteht und wie man ein neues Volumen-DGM zwischen Planung und Bestand definiert, um die Mengen zu analysieren.

29.08.2016
